     ИЗМЕРЕНИЕ НИЗКИХ ТВЁРДОСТЕЙ ПО БРИНЕЛЛЮ

    ПО ГОСТ 9012-59 - НАША НОВАЯ УСЛУГА



         В силу специфики нашего основного вида деятельности предприятию почти ежедневно приходится осуществлять измерение твёрдости своей готовой продукции и технологического передела, основной массив которых имеет твёрдость существенно менее 100 единиц НВ.

           В измерении низких твёрдостей имеется своя специфика, не приняв её наличие всерьёз,  мы  не раз в прошлом оказывались в неудобном положении в отношениях с нашими заказчиками. В то время о фактических твёрдостях мягких материалов мы судили только по подстройкам твердомеров исключительно по эталонным плиткам твёрдости, которые имеют, как известно, твёрдости порядка 100 и 200 единиц НВ. Экстраполяция отрезка прямой с точками в 100 и 200 единиц НВ в область низких твёрдостей (15-30)НВ часто приводила нас к значительным ошибкам.

           Теперь, когда  измерение низких твёрдостей мы освоили профессионально, сама собой пришла мысль о возможности  оказывать подобного рода услуги всем заинтересованным сторонам.

             До перехода к конкретике наших предложений представляется желательным сделать ещё несколько общих оценок об измерениях твёрдости НВ. Если отбросить рекламные заявления иностранных производителей нового поколения твердомеров с "навороченными" дополнительными услугами и их отечественных дилеров (например, бренда Nexus) о микроскопической точности измерений их продукции (0,5%), единственным объективным прямым способом проверки точности измерений является испытание по плиткам твёрдости, о возможностях и недостатках которых мы уже упоминали применительно к измерениям низких твёрдостей. Другим, правда, непрямым способом проверки точности измерений является систематическая поднастройка твердомера на воспроизведение номинальных нагрузок  посредством динамометров класса точности не ниже 1-го по ISO 376. Достоверность измерений твёрдости при таком подходе значительно повышается, но не на все 100% уже хотя бы потому, что каждое рядовое нагружение индентора номинальной нагрузкой является, строго говоря, случайной величиной, подчиняющейся статистическим закономерностям.

           Наша практика показывает, что повысить достоверность результатов измерения твёрдости малых значений можно, если исследование в одной области объекта проводить одновременно  с помощью шариков разного диаметра и при разных номинальных нагрузках (коммерческие измерения твёрдости по Бринеллю в специализированных лабораториях Москвы в настоящее время осуществляют по цене 1200-2000 руб. плюс НДС за отпечаток). А ещё лучше, если исследования проводить параллельно на разных твёрдомерах. Если полученные при этом численные показатели твёрдости будут близки, - достоверность высокая.  Такая методика для точности  очень даже полезна, чего не скажешь об  экономике, вспомнив о ценах за рядовой отпечаток.

        Ещё выше достоверность результатов может быть повышена, если в процессе рядового испытания фиксируется нагрузка на индентор и она находится в пределах статистической погрешности по отношению к выбранной номинальной нагрузке для данных условий испытания.

             В предложенных нами 3-х пакетах услуг полностью реализуются мероприятия по максимально возможному на сегодня повышению достоверности измерений твёрдости и всё это по ЦЕНЕ ОДНОГО! рядового отпечатка.

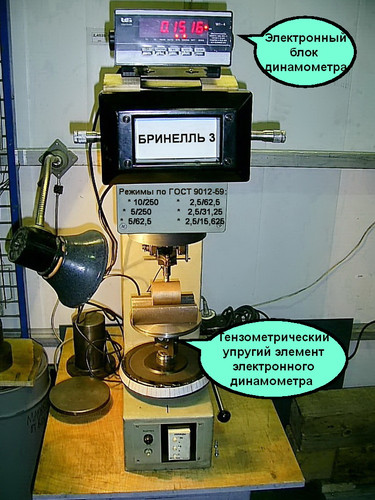

         Наша испытательная база состоит из 3-х модернизированных твердомеров Бринелля (см. таблицу и фото) и обслуживающего их электронного динамометра 1-го класса точности ДЭП1-1Д-2С-1 в составе тензометрического упругого элемента, измеряющего усилие в кН (килоньютонах) и электронного блока с цифровым дисплеем (см. фото).

    Технические возможности предприятия  по измерению низких твёрдостей по Бринеллю по ГОСТ 9012-59

    Твёрдомер

    Реализуемые

    нагрузки,
    кг/кН



    Наибольшая рабочая

    высота при работе в режимах:

    Диаметр

    шарика, мм

    Диапазон

    измеряемых

    твёрдостей,

    НВ

    Фиксация

    времени

    нагружения

    по ГОСТ

    9012-59

    Способ

    обмера отпечатка

    Настраиваемые режимы

    обычных измерений



    Настраиваемые режимы

    измерений с фиксацией

     фактической нагрузки в кН

    Обычных

    измерений

    Измерений

    с фиксацией

    фактической

    нагрузки

    Обозначение

    режима

    № таблицы

    ГОСТ 9012-59

    перевода

     размера

    отпечатка

    в числа твёрдости

    Обозначение

    режима

    № таблицы

    ГОСТ 9012-59

    перевода

    размера

    отпечатка

    в числа

    твёрдости

    Бринелль 1

    250/2,452

    62,5/0,613

    31,25/0,3065

    15,625/0,1532

    152 67

    10,0

    5,0

    2,5

    8-50

    16-100

    8-200

    Ручная

    по

    секундомеру

    По

    отсчётному

    микроскопу

    МПБ-2,

    увеличение 24



    (8-50)НВ10/250

    (16-100)НВ5/250

    -

    -

    -

    -



    6

    -

    -

    -

    -

    -

    -

    (8-50)НВ5/62,5

    (50-200)НВ2,5/62,5

    (16-100)НВ2,5/31,25

    (8-50)НВ2,5/15,625

    -

    -

    10

    11

    11а

    Бринелль 2

    62,5/0,613

    31,25/0,3065

    15,625/0,1532



    150 65

    5,0

    2,5

    8-100

    8-200

    То же

    По

    отсчётному

    микроскопу

    МПБ-2,

    увеличение 24





    -

    -

    -

    -





    -

    -

    -

    -



    (8-50)НВ5/62,5

    (50-200)НВ2,5/62,5

    (16-100)НВ/2,5/31,25

    (8-50)НВ/2,5/15,625



    10

    11

    11а

    Бринелль 3

    250/2,452

    62,5/0,6130

    31,25/0,3065

    15,625/0,1532

    165 80

    10,0

    5,0

    2,5



    8-50

    32-200

    8-100

    Автомати-

    ческая

    по

    встроенному

    реле

    времени

    По

    отсчётному

    микроскопу

    МПБ-2,

    увеличение 24

    (8-50)НВ10/250

    (16-100)НВ5/250

    -

    -

    6

    -

    -

    -

    -

    (8-50)НВ5/62,5

    (50-200)НВ2,5/62,5

    (16-100)НВ/2,5/31,25

    (8-50)НВ2,5/15,625

    -

    -

    10

    11

    11а

    Примечание: В таблице 10 ГОСТ 9012-59 диапазон измеряемых твёрдостей определён как (32-200)НВ, однако, наш опыт показал, что в области (32-50)НВ расчеты по таблице 10 дают завышенные (на 25-35%) результаты в сравнении с рассчитанными по другим условиям нагружения  и соответствующих им таблицам стандарта. В этой связи для практического  использования мы решили  сузить расчётный диапазон до величин (50-200)НВ2,5/62.5.

         Согласно первому пакету измерительных услуг испытание объекта заказчика производится  посредством выполнения 4-х отпечатков индентора в заданной заказчиком области объекта (на 2-х приборах при 2-х различных нагрузках и 2-х диаметрах шарика). Например, объект с предполагаемой твёрдостью 35-40 единиц НВ испытывается на Бринелле 3 шариком диаметром 10 мм при нагрузке 250 кг (2,452 кН) в интервале твёрдостей (8-50)НВ и на Бринелле 1 шариком диаметром 2,5 мм при нагрузке 31,25 кг (0,3065 кН) в интервале твёрдостей (16-100)НВ с обязательным дублированием отпечатков (всего 4 отпечатка), поскольку размеры одного отпечатка являются всё же случайной величиной.

             Объём испытаний по второму пакету измерительных услуг  полностью включает в себя услуги 1-го пакета с обязательной фиксацией прилагаемой к индентору нагрузки при каждом из 4-х испытаний. При этом, в случае отклонения фактической нагрузки от номинального значения для выбранных условий испытания в любую из сторон более, чем на 3%, отпечаток бракуется и измерение повторяется.

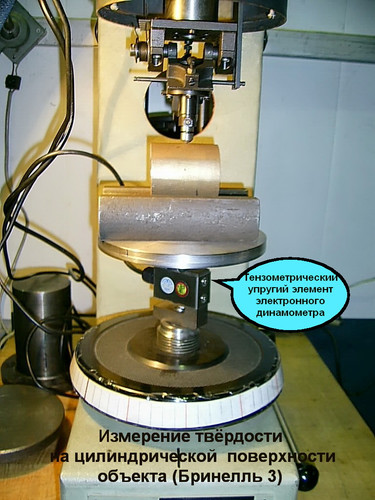

          Постоянный контроль за прилагаемыми нагрузками осуществляется путём встраивания тензодатчика электронного динамометра непосредственно в силовую измерительную цепь твердомера с размещением испытываемого объекта непосредственно на грузовой платформе тензоизмерительного чувствительного элемента (см. фото ниже).

           Объём испытаний по третьему пакету измерительных услуг (смешанному)  состоит из названных выше 4-х испытаний твёрдости на обследуемой области объекта, при этом 2 измерения производятся в объёме 1-го пакета, а остальные 2 измерения - в объёме 2-го пакета измерительных услуг. Ввод этого пакета связан с нашими ограниченными возможностями по измерению нагрузок в процессе испытаний (максимальным усилием электронного динамометра до 2 кН (203,98 кг), в то время как измерения шариком диаметром 10 мм и ряд режимов измерения шариком диаметром 5 мм проводятся при номинальной нагрузке 250 кг (2,452 кН). Образец обследуемой поверхности объекта с тремя областями обследования и отпечатками инденторов приведен ниже.

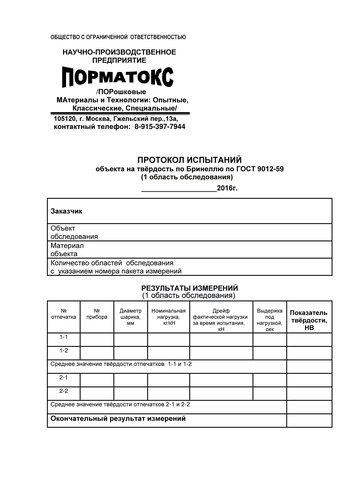

        Результаты испытаний оформляются протоколом, образец которого на бланке приводится.

          Цены на пакеты услуг можно найти в прайс-листе ( наши услуги НДС не облагаются).



    ПРАЙС-ЛИСТ

    на измерение низких твёрдостей по Бринеллю

    (стоимость пакета измерений в 1 точке [области] объекта)

    Содержание пакетов измерения

    Количество

    отпечатков,

    шт.

    Цена,

    руб.

    1-й пакет (обычные классические измерения)

        Выполняются по 2 отпечатка в заданной заказчиком области его объекта при 2-х

    различных нагрузках и диаметрах шарика с дублированием каждого отпечатка.

    Продолжительность выдержки - по ГОСТ 9012-59 в зависимости от твёрдости объекта.

          Обработка результатов измерения - по ГОСТ 9012-69.

         Оформление протокола испытаний и акта  сдачи-приёмки работы.

    2 Х 2 1000

    2-й пакет (измерения с фиксацией прилагаемой нагрузки при выполнении каждого отпечатка индентора)

         Выполняются отпечатки в объёме и по правилам  1-го пакета при условии, что отклонение фактической нагрузки от номинальной не превышает 3% в одну из сторон.

           При большем отклонении отпечатки бракуются и повторяются до получения

    удовлетворительного результата по фактической нагрузке.

           Обработка результатов измерения - по ГОСТ 9012-69.

          Оформление протокола испытаний с указанием численных значений фактических нагрузок и акта  сдачи-приёмки работы.

    (2-3) х 2 2000

    3-й пакет (обычные классические измерения и измерения с фиксацией прилагаемой нагрузки:  2 + 2 отпечатка индентора)

       Выполняются отпечатки в объёме и по правилам первых 2-х пакетов услуг.

           Обработка результатов измерения - по ГОСТ 9012-69.

          Оформление протокола испытаний с указанием численных значений фактических нагрузок и акта  сдачи-приёмки работы.

    (1+1) х 2 1500
