    ИЗМЕРЕНИЕ ТВЁРДОСТИ ФТОРОПЛАСТОВЫХ КОМПОЗИЦИЙ

         Твёрдость фторопластовых композиций измеряют, как правило, в единицах Бринелля по ГОСТ 9012-59. По крайней мере, во всех отечественных справочных материалах по физико-механическим свойствам фторопластов показатели твёрдости приводятся только  в единицах НВ (иногда в МПа, что практически одно и то же, учитывая соотношение 1 кг/мм2 = 9,807 МПа).

       Семейство фторопластов (фторопласты 4, 40, 42, 3, 32, 2 и их наполненные композиции, например, Ф-4К20, Ф-4К15М5,  Ф-4С15, Ф-4С15М5, Ф-4М15, 7В-2А, АФГМ, АФГ-80ВС, ф-4Г21М7) имеют твёрдость, укладывающуюся в интервал 3-12 НВ (29,4- 117,7 МПа). В практике работы с измерениями твёрдости чёрных металлов (а это свыше 80% всех измерений на универсальных твёрдомерах) весь названный интервал находится в пределах статистической погрешности измерений, а а для семейства фторопластов требуется ещё и различить твёрдости 3 и 4 НВ (в буквальном смысле "ловля блох").

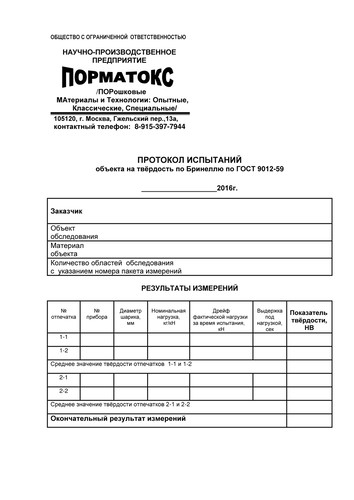

         Чтобы различить между собой столь малые твёрдости, требуется буквально ювелирная настройка твердомеров, но при этом не стоит забывать, что каждый замер даже на  "накрученном западном"   твёрдомере - это всего лишь случайная величина, подчиняющаяся вероятностным законам. Существенно повысить надёжность измерений можно, если настройку твердомера на заданную стандартную нагрузку производить в процессе каждого рядового измерения, т.е. путём встраивания силоизмерительного устройства в силовую цепь твердомера. В наших измерениях (левое фото) силоизмерительный блок электронного динамометра  модели ДЭП1-1Д-2С-1 1-го класса точности монтируется на предметном столе твердомера, а испытуемый образец материала помещается на грузовую платформу силоизмерительного блока под индентором (комплект динамометра в составе силоизмерительного блока и электронного усилителя с цифровым дисплеем показан отдельно на центральном фото). Настройка стандартной нагрузки на индентор  и её поведение в процессе выдержки при измерениях производится визуально по цифровому табло прибора. Все результаты измерений фиксируются в прилагаемом ниже протоколе испытаний.

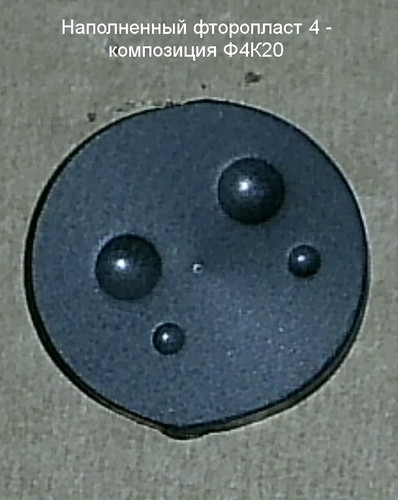

         Как и при измерении твёрдости мягких металлов и сплавов (страница 17 меню, наши новые услуги 1 на главной странице сайта) идеология наших измерений твёрдости в заданной области образца  заказчика (комплект испытаний) состоит в  выполнении 4-х уколов инденторами с двумя различными диаметрами шарика и двумя повторами измерений с обязательной фиксацией величины нагрузки.  На правом фото видны 2 группы отпечатков инденторов: слева - от шариков диаметром 5 и 2,5 мм, справа - от шариков диаметром 10 и 5 мм. Продолжительность испытаний - 180 с в соответствии с ГОСТ 9012-59. Мы располагаем возможностью проводить испытания по 3 стандартным режимам (см. таблицы №№  4, 8, 12 обязательного приложения 3 ГОСТ 9012-59):

    - Индентором с диаметром шарика D = 10 мм, нагрузкой F = 0,981 кН (100 кг) и К = F/D2 = 1;

    - Индентором с диаметром шарика D = 5 мм, нагрузкой F = 0,245 кН (25 кг) и К = F/D2 = 1;

    - Индентором с диаметром шарика  D = 2,5 мм, нагрузкой F = 0,615 кН (6,25 кг) и К = F/D2 = 1.

    Выбор комбинации инденторов может произвести сам заказчик или  же мы  по своему усмотрению, руководствуясь правилом, что точность измерений тем выше, чем больше диаметр шарика. Препятствием для работы с шариками больших диаметров являются малая толщина образца или же его габариты (например, торец тонкостенной втулки).

    СТОИМОСТЬ НАШЕЙ УСЛУГИ - 1500 РУБ. ЗА КОМПЛЕКТ ИСПЫТАНИЙ.
