    МЕХАНИЧЕСКАЯ ОБРАБОТКА ПОРОШКОВЫХ ЗАГОТОВОК

    НА ПОСАДОЧНЫЕ ЧЕРТЁЖНЫЕ РАЗМЕРЫ

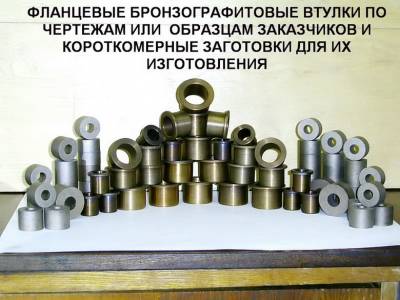

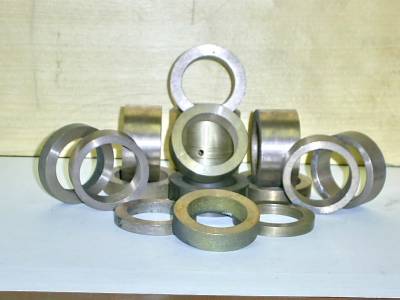

         Наш парк станочного оборудования позволяет нам выполнять заказы по втулкам "под ключ" - в чертёжные размеры. Как по гладким втулкам, так и втулкам с буртом (см. иллюстрации ниже).

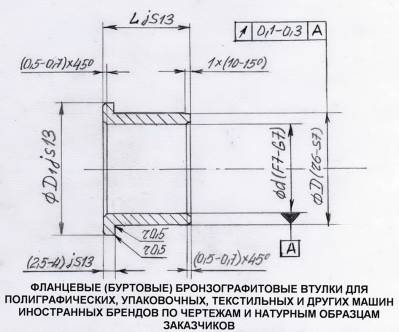

       Собственно буртовые заготовки мы не прессуем по экономическим соображениям. Требуется специальная пресс-оснастка, что окупается только при массовых заказах - от 500 шт./мес. одного типоразмера. Таких заказов давно нет. Буртовую (фланцевую заготовку мы точим из сплошной или полой гладкой цилиндрической заготовки (см. типовой чертёж).

        Для втулок высокоскоростного производственного оборудования особенно важно соблюсти соосность наружного и внутреннего диаметров, чтобы свести к минимуму биение вращающегося во втулках вала. При обработке втулок на универсальных токарных станках это условие можно обеспечить только путём полного изготовления втулки "с одной установки" (т.е. с одного закрепления в кулачках токарного патрона). В этой позиции обрабатываются:

    - внутренний диаметр - на проход;

    - наружный диаметр - до упора в кулачки;

    - правый торец - полностью.

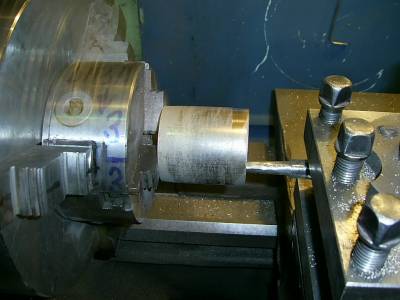

    Никакого биения названных поверхностей нет. Биение появляется только при обработке левого торца из-за   перезакрепления детали в кулачках патрона (левый торец - становится правым и наоборот). Примеры мехобработки приведены на иллюстрациях ниже (слева - точение малогабаритной втулки, справа - точение среднегабаритной втулки).

    Но биение только одного из торцов втулки - абсолютно несущественно. Особенность такой обработки состоит в том, что приходится заведомо удлинять заготовку на величину её захвата в расточках кулачков патрона - это всего 3-3,5 мм плюс 1-1,5 мм на недовод токарного резца до упора в торцы кулачков патрона.

       Если же сэкономить на длине заготовки, зажав её сначала в патроне по наружному диаметру и расточить внутренний, а затем на оправке по внутреннему диаметру протачивать наружный диаметр - гарантированно получим биение диаметров той или иной величины. К тому же, надо постоянно изготавливать оправки под внутренний диаметр готовой втулки, насаживать втулку, а затем снимать её с оправки. При принятом нами методе никаких дополнительных приспособлений не требуется. Есть только небольшой перерасход материала на изготовление более длинной заготовки втулки.

       Цена готовой втулки слагается из цены порошковой заготовки (см. прайс-лист в разделах 3, 3.1 меню) и оплаты механической обработки из расчёта 300 руб./нормочас. Нормочас - это опытная трудоёмкость по изготовлению однотипных деталей за 1 час работы токаря 6-го разряда (например, 2 детали в час). Если, скажем, эту работу будет делать токарь 4-го разряда и затратит на изготовление одной  детали 2 часа рабочего времени, в зачёт ему пойдёт только 30 минут  трудоёмкости.
